一、核心差異：直流與交流充電的本質區別

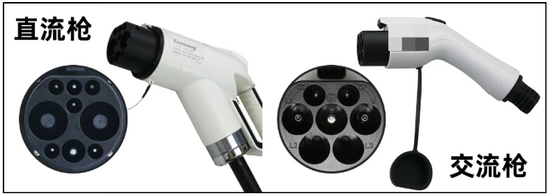

在了解直流充電樁前，首先要明白它與家用交流樁的根本不同。

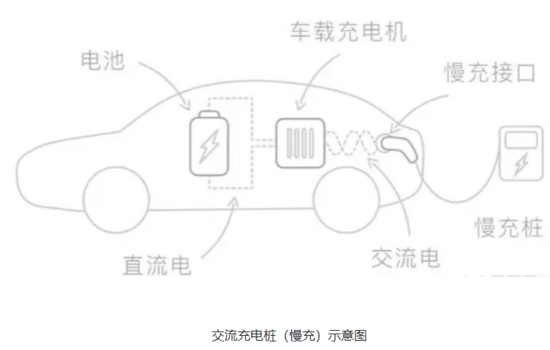

交流樁輸出的是交流電，電流進入電動車后，需要通過車載充電機（OBC）轉換成直流電，才能為電池充電。這個轉換過程受限于車載充電機的功率，一般最大僅支持7-22kW，充電時間需要數小時

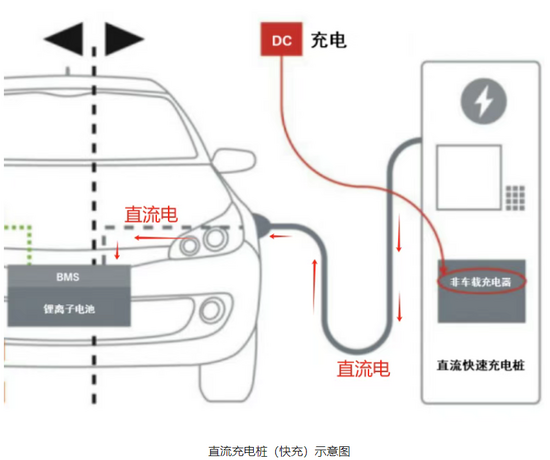

而直流充電樁內部集成了大功率整流模塊，直接將電網的交流電轉換為直流電，以高壓直流（通常200-1000V）的形式直接輸送到電池。這種“直連”方式繞過了車載充電機的限制，充電功率可達60-600kW，實現“充電半小時，續航數百公里”。

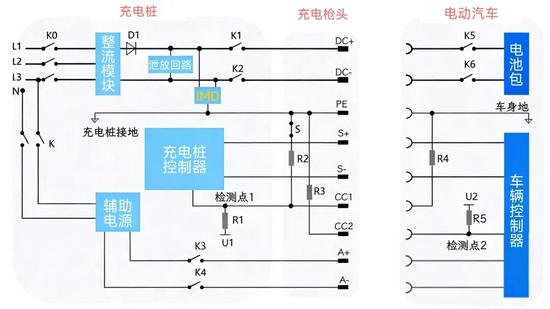

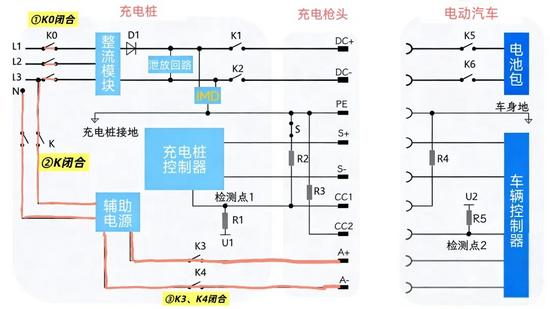

整個充電系統由三部分組成：充電樁、充電槍頭和電動車，如下圖：

主回路部分

電網三相交流電通過交流開關k0接入充電樁的整流模塊，經整流后輸出直流電，再通過直流開關K1、K2連接至充電槍頭，最終通過充電槍與車輛插座的對接，實現為動力電池包供電的連接。

二、直流充電樁的物理架構

一臺典型的大功率直流充電樁（如120kW）包含以下核心部件：

1. 電網接入模塊

• 輸入：三相380V工業交流電（或更高電壓）

• 配備：防雷保護器、空氣開關、EMC濾波器

• 功能：從電網獲取電能，進行初步保護和濾波

2. 整流轉換核心——功率模塊

這是直流樁的“心臟”，其內部工作流程如下：

三相交流電 → 整流電路 → 直流母線 → IGBT/MOSFET開關電路 → 高頻變壓器 → 二次整流 → 直流輸出

• 整流電路：將交流電變成脈動直流

• 直流母線：中間儲能環節，由電容組穩定電壓

• 高頻開關電路：通過絕緣柵雙極晶體管（IGBT）或碳化硅MOSFET，以20-100kHz頻率快速開關

• 高頻變壓器：實現電氣隔離和電壓變換

• 二次整流：得到最終可調直流電

3. 控制系統

• 主控單元：通?；贏RM處理器

• 電壓調節：采用PWM（脈寬調制）控制IGBT開關占空比

• 電流精確控制：精度需達到±1%以?xún)?nèi)

4. 冷卻系統

• 風冷：用于60-120kW樁，內置多組散熱風扇

• 液冷：用于120kW以上大功率樁，冷卻液在密閉管路循環

• 關鍵溫度監測點：功率模塊散熱片、直流輸出端子

5. 充電接口與安全組件

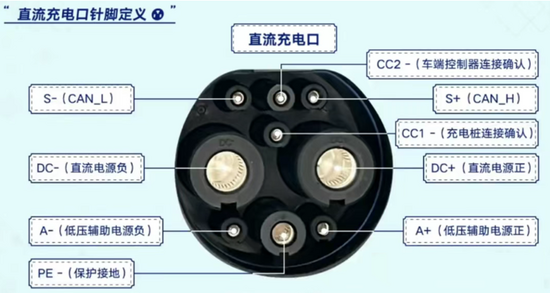

• 直流充電槍?zhuān)?針設計，包含DC+、DC-、PE、CC1、CC2、S+、S-、A+、A-

• 電子鎖：防止充電中意外脫落

• 泄放電路：充電結束瞬間釋放槍內殘余高壓

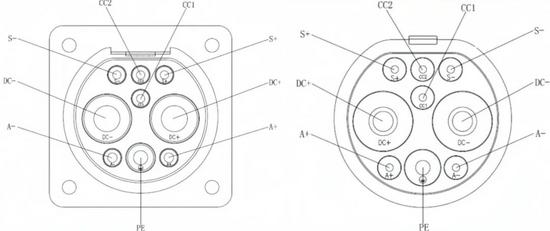

GB/T 20234.3 充電接口-插頭&插座

三、充電過程中的精準控制流程

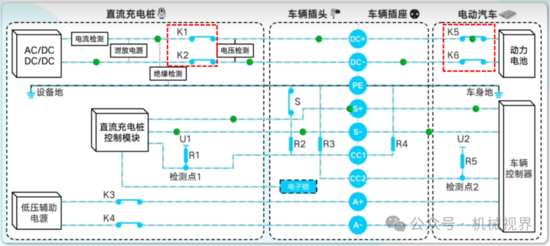

直流充電工作原理介紹：

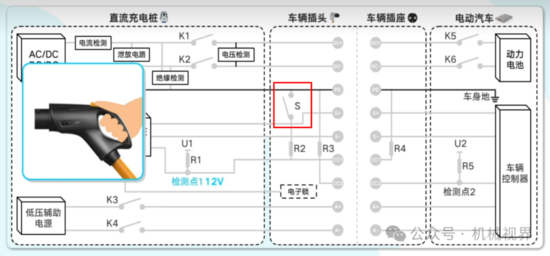

（1）如下圖所示，當充電槍從樁端拔出后，由于按下了充電槍上的解鎖按鈕，此時S處于斷開狀態，檢測點1電壓為12V。

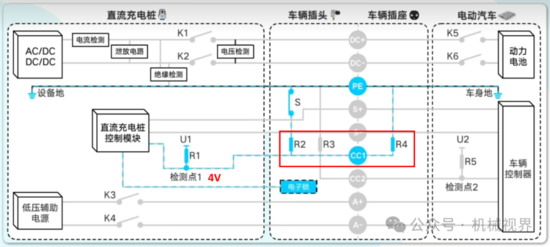

（2）當充電槍與車輛端充電插座連接后，開關S閉合，同時CC1電路接通，由于電路當中同時有三個電阻（R1、R2、R4）以串并聯的方式參與工作，所以檢測點1的電壓會下降到4V，此時充電樁判定為連接，并控制電子鎖鎖止。

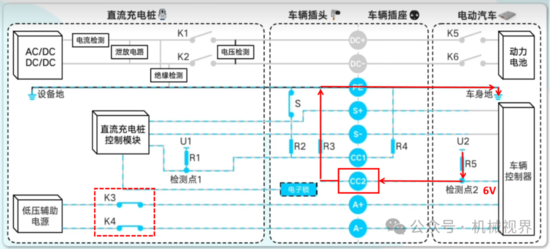

（3）連接充電槍后CC2電路導通，電路當中串聯了R3電阻，檢測點2由原來的12V下降到6V（注：串聯分壓、電路當中R1到R5，每個電阻阻值均約為1000Ω）；隨后K3、K4閉合，接通低壓輔助電源A+和A-，為車輛控制器供電，充電樁再通過S+和S-（CAN-H和CAN-L）發送握手報文至車輛控制器進行數據交互。

（4）接著閉合K1、K2電路，進行樁端絕緣監測和泄放電路的導通，并將檢測結果經過CAN通訊傳遞給車輛端，隨后斷開K1和K2；車輛控制器會控制K5和K6導通（總正和總負繼電器），使充電回路導通，并做車輛端絕緣監測，當充電樁檢測到車輛端絕緣性能和電池電壓均正常之后，會再次閉合K1、K2電路，此時DC+和DC-導通，車輛才開始充電。在整個充電過程中車輛控制器會實時的將充電需求發送給樁端，而樁端會根據這些信息來調整輸出的電壓和電流等參數，以此來保證充電的順利進行。

階段1：握手識別（3秒內完成）

車輛插入充電槍后，樁端檢測到CC1電阻變化，啟動通訊。樁向車發送“樁端最大能力報文”，車回復“車輛需求參數”。雙方“握手”成功，電子鎖閉合。

階段2：絕緣檢測與預充

樁啟動絕緣檢測電路，在輸出端施加低壓檢測信號，確認整車絕緣電阻>500Ω/V。通過后，樁以低電流（約5A）對車輛電容預充電，避免高壓沖擊。

階段3：恒流充電（主充電階段）

• 樁根據電池管理系統（BMS）請求的“充電曲線”輸出

• 采用PID算法動態調節：比較BMS需求電流與實際輸出電流的差值，通過比例-積分-微分運算，實時調整IGBT開關頻率

• 每100ms與BMS通訊一次，更新電壓/電流指令

• 典型控制：當電池SOC<80%時，以最大允許電流充電

階段4：恒壓充電（飽和階段）

• 電池電壓接近上限時，樁切換為恒壓模式

• 保持電壓恒定，電流逐漸減小

• 防止電池過充，延長壽命

階段5：充電結束

• 電流降至設定閾值（如2A）或BMS發送“停止指令”

• 樁先關閉IGBT，再斷開接觸器

• 泄放電路工作，3秒內將槍端電壓降至60V以下

• 電子鎖解鎖，可拔槍

四、安全防護的六道屏障

1. 電氣隔離防護

功率模塊通過高頻變壓器實現輸入輸出的電氣隔離，確保電網側故障不會傳導至車輛。

2. 絕緣實時監測

充電中持續監測直流正/負極對地絕緣阻抗，一旦低于閾值立即停機。

3. 雙重過流保護

• 硬件保護：霍爾電流傳感器+快速熔斷器，響應時間<10ms

• 軟件保護：軟件監測，分級降流或停機

4. 溫度智能管理

• 功率模塊溫度監測：超過75°C開始降功率，85°C強制停機

• 線纜溫度監測：槍頭內置NTC溫度傳感器

• 主動冷卻：根據溫度曲線自動調節風扇/水泵轉速

5. 急停與互鎖

• 急停按鈕：硬件切斷主電路

• 機械互鎖：接觸器與電子鎖聯動，確保“先斷電、后解鎖”

6. 故障錄波與追溯

記錄停機前100ms的電壓、電流、溫度數據，用于故障分析。

五、關鍵技術指標與趨勢

電壓范圍：目前主流200-1000V，滿足400V/800V平臺

轉換效率：>95%（滿載時）

功率因數：>0.99

并機功能：多模塊并聯，單樁最大支持600kW

未來方向

• 全液冷大功率：支持1000V/600A

• 雙向充放電（V2G）：樁端增加逆變模塊

• 智能功率分配：根據電網負荷動態調整輸出

直流充電樁的本質是一個“移動的工業電源”，它將電網電能經高頻整流、精確控制后，以電池“可接受的語言”（可控直流）直接輸送。其技術核心在于高功率密度轉換毫秒級實時控制多重安全保障的深度融合。

隨著電動汽車高壓平臺的發展，直流充電技術正朝著更高電壓、智能調節、車網互動的方向演進，成為新能源基礎設施的關鍵支撐。理解其工作原理，不僅能解答“充電為何如此快”的疑問，更能透視整個電動出行體系的技術基石。

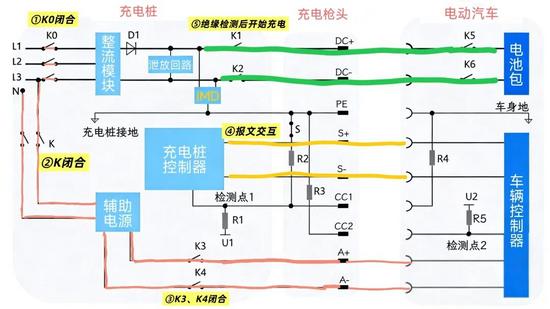

直流樁工作原理-從另一個角度來看

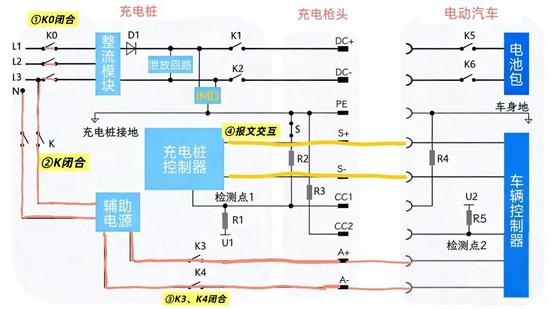

1、充電樁上電階段：K0吸合，三相交流電接入整流模塊輸入端；同時開關K閉合，輔助電源獲取220V交流電并輸出24V/12V直流電，為充電樁內部控制器、檢測電路等元器件供電。充電槍連接與輔助供電階段：充電槍插入車輛插座后，槍頭電子鎖自動鎖止，確保連接安全；輔助觸點K3、K4隨之閉合，輔助電源通過A+/A-線路向車端供電，為車輛控制器提供工作電源。

2、車樁通過CAN總線開始報文交互

3、充電模塊啟動升壓，直流接觸器K1、K2閉合，系統進入絕緣檢測流程；

4、絕緣檢測結束，直流接觸器K1、K2斷開，泄放回路導通檢測殘余電壓低于60V進入下一步。

5、車端K5、K6閉合，動力電池包電壓反向送至K1、K2的外側；充電模塊隨即啟動升壓進行預充，以避免直接合閘對充電樁造成沖擊。當檢測到K1、K2內側與外側的電壓差穩定在1-10V范圍內時，K1、K2吸合，主充電回路導通，系統進入正常充電階段。

充電過程中，充電樁輸出的電壓與電流將動態響應車輛BMS的指令進行實時調整。

6、由樁或車端發起停止充電，K1、K2、K5、K6斷開開始泄放，輔助電源繼電器K3、K4斷開，按下充電槍電子鎖止拔槍歸位。
