我國厚及特厚煤層占整體煤炭資源儲量約45%，是國家主要開采煤層。近年來，千萬噸綜采工作面逐漸普及，一次采全高的工作面從5～7 m到國能神東煤炭集團有限責任公司上灣煤礦（簡稱上灣煤礦）的8.8 m。增大工作面采高對采煤設備的壓力、流量、強度和可靠性等性能指標需求逐漸升高，也促使了國內綜采設備能力的提升。國產智能集成供液系統以高壓大流量柱塞泵為核心，提升供液質量和效率，提高智能化程度，為綜采工作面液壓系統提供了高效清潔、穩定可靠的動力保障。

文章來源：《智能礦山》2026年第3期“智能示范礦井”欄目

作者簡介：孟昭龍，工程師，主要從事煤礦綜采工作面智能供液系統、煤礦水力壓裂頂板治理的相關研究工作。E-mail：18601207384@163.com

作者單位：北京天瑪智控科技股份有限公司

引用格式：孟昭龍.陜煤曹家灘煤礦特厚煤層超大采高工作面智能集成供液系統應用研發 [J]. 智能礦山，2026，7（3）：18-21.

點擊文末左下角閱讀原文，免費下載閱讀pdf全文

關注微信公眾號，了解更多礦山智能化建設進展

陜西陜煤曹家灘礦業有限公司（簡稱曹家灘煤礦）成功打造了世界首個10 m超大采高綜采工作面——122104工作面，該工作面的成功回采，填補了特厚煤層一次采全高的技術空白，提升資源回收率10%。在應用的關鍵裝備和技術中，超大流量SAP型智能集成供液系統穩定運行，有力保障了10 m超大采高液壓支架、10 m超大采高智能化采煤機等裝備用液，打造了超大采高安全、高效、智能開采集成與示范工作面，為國內超大采高智能化開采，提升了超大采高工作面裝備技術水平，提供了具有指導意義的示范成果，為智能化方向奠定了堅實基礎。

工作面概況與智能供液系統構成

1.1 工作面概況

曹家灘煤礦10 m超大采高智能綜采工作面埋深363 m，走向長度5 977 m、煤層厚度10.5 m，開采條件對集成供液系統要求極高。工作面需為超百臺液壓支架提供約2 900 t的支護阻力，支架移架頻率高導致用液量劇增，傳統乳化液泵站無法滿足快速支護需求；同時，5 km的超遠供液距離導致管路壓力損失顯著（每千米損失約0.65 MPa），易引發末端支架初撐力不足風險，為解決上述難題，研發了高效超大流量SAP系統。

1.2 智能集成供液系統組成

超大流量SAP型智能集成供液系統以1 250 L/min乳化液泵站、1 000 L/min噴霧泵站為核心設備，首創“一泵代多泵”集中遠距離供液模式，通過五柱塞高壓驅動技術，突破配流閥與高速軸超靜定支撐瓶頸，將單泵流量提升至當時行業峰值。

在智能化應用上，智能集成供液系統集成了電磁卸荷、變頻與智能聯動控制、液箱自動補液、乳化液自動配比、乳化液濃度在線檢測、水處理和多級過濾、系統運行信息檢測與上傳等功能，避免了接口不統一、參數不匹配等問題。

超大流量智能集成供液系統主要由供液系統、供水系統、過濾系統、電控系統4部分組成，整體按照9泵4箱配置。乳化液泵系統為4泵配置，其中2臺使用變頻一體機，2臺使用變頻水冷電機，采用電磁卸荷與智能聯動控制的供液模式為工作面供液，降低了系統壓力波動，有效提升供液效率，滿足工作面支架快速移架對泵站流量及壓力的要求。噴霧泵系統為4泵配置，全部使用變頻水冷電機，配置1臺補液乳化泵，用于提高液壓支架立柱的初撐力，并提高乳化液供液系統的響應速度。

乳化液箱總?cè)莘e為20 m3，配備2 500 L補油箱，具有穩流、消泡、沉淀等功能。清水箱容積為14 m3，具有自動補水功能。為保證液箱的強度及防銹性能，液箱由8 mm厚304不銹鋼板焊接而成，配置大流量預增壓泵保證泵站吸液。系統配置礦鴻泵站控制系統、乳化液濃度在線監測系統、乳化液自動配比系統、數據上傳系統、多級過濾系統、蓄能站、管路附件等，超大采高智能集成供液系統如圖1所示。

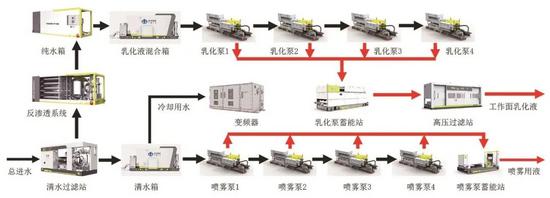

圖1 超大采高智能集成供液系統

智能集成供液系統關鍵設備

2.1 大流量乳化泵

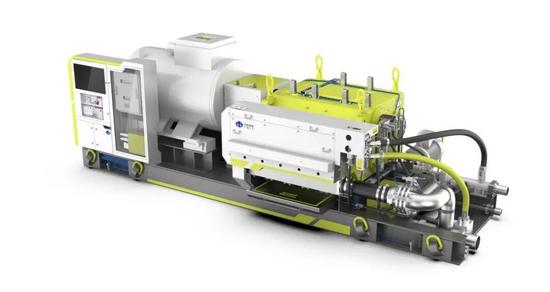

泵站是該套供液系統的核心部件，為保證超大采高工作面快速推進，乳化液泵站額定壓力提高至40 MPa、供液流量提高至1 250 L/min。在關鍵技術上，遵循模塊化、標準化設計，方便安裝維護；采取剖分式多點支撐雙螺旋齒結構一級減速往復傳動系統，解決大功率重載曲軸機械能輸出、高轉速齒輪軸非均勻支撐載荷穩定性難題，各關鍵部件均采用優質合金精鍛鋼，抗負載能力高，保證安全的同時，提高了部件使用壽命，降低了系統噪聲；五柱塞設計在保證結構可靠性及穩定性的同時，節約維護成本。為滿足井下設備列車實際的安裝尺寸要求，降低了設備整體尺寸，設備凈高度1 785 mm（包含底座）、凈寬度1 400 mm、總長度5 000 mm，1 250 L/min、40 MPa乳化液泵如圖2所示。

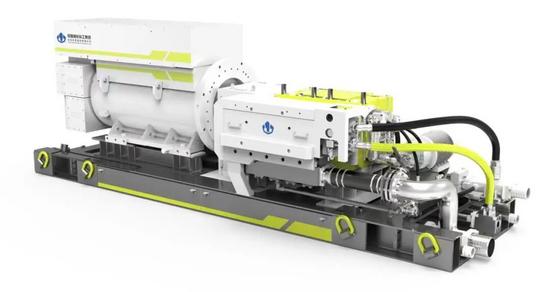

圖2 1 250 L/min、40 MPa乳化液泵

2.2 大流量噴霧泵

噴霧泵主要由減速箱、泵頭、卸載閥和安全閥等組成，由防爆電動機通過聯軸器帶動運轉，額定壓力16 MPa且連續可調、額定流量1 000 L/min。設備具有結構緊湊、運轉平穩、噪聲低、安全可靠和使用維護方便等特點，1 000 L/min、16 MPa噴霧泵如圖3所示。

圖3 1 000 L/min、16 MPa噴霧泵

曲軸箱箱體采用一體式加工結構，提高滑道加工精度及箱體可靠性。曲軸采用高強度合金鋼鍛造而成，抗拉強度和疲勞極限高，具有極高的負載能力。盤根柱塞采用高耐磨型陶瓷柱塞并配合高耐磨、高防腐蝕性的聚合盤根材料進行密封，具有安裝簡易，維護方便等優點。泵頭主體及吸水盒由高抗氣蝕性、高耐銹蝕性優質合金鋼材料制成，強度和防腐蝕性能得到良好保證。通過結構優化，滯后角小，減少了內滲漏，提高了容積效率；配件更換以及日常維護簡單方便，降低維修成本。

2.3 多級過濾系統

多級過濾系統根據工作介質的流向，采取分段、分級、按需處理的方案，將功能過濾與安全防護有機結合，以自動反沖洗清水過濾站、分體式反滲透水處理設備、自動反沖洗高壓過濾站、自動反沖洗回液過濾站為核心設備，采用大流量、強納污能力的過濾元件以及水處理設備，形成液壓介質處理的多級過濾系統，確保工作面用液介質的清潔度。

系統配置2臺自動反沖洗清水過濾站，單臺公稱流量為3 000 L/min，過濾精度一級為40 μm，二級為25 μm，具有手動、定時反沖洗功能。配置1臺自動反沖洗高壓過濾站，公稱流量為3 750 L/min，過濾精度25 μm，具有手動、自動、定時和壓差反沖洗功能。配置2臺反沖洗回液過濾站，單臺公稱流量為3 500 L/min，過濾精度25 μm，具有手動反沖洗功能。創新設計乳化液配比給水反滲透裝置系統設置砂過濾器4臺、活性炭過濾器2臺，過濾器設計額定產水量30 t/h，設計反滲透裝置1臺，設計額定產水量 20 t/h，實現50 μm至5 μm的多級過濾精度，具有高效低耗、集制水、儲水、供水、加藥等功能于一體，全過程實時監測設備運行和產水狀態，自動化程度高，無需人工值守。

2.4 基于礦鴻的泵站控制系統

泵站控制系統采用集成分布式控制方式，通信采用CAN總線和以太網的雙總線架構，可實現泵站的集中控制、單泵單動控制和多泵程序自動控制等多種模式，用戶可根據實際情況進行選擇，使用方便；控制系統與組合開關間采用通信方式實現泵站的啟停控制，減少電纜鋪設，維護方便；系統具有設備監測、保護、報警、數據上傳、報表統計等功能，智能化、自動化程度高；系統具有豐富的媒體支持能力，支持美觀、復雜、符合現代控制交互理論的屏顯及交互操作，直觀而快速地顯示出泵站實時運行狀態及異常狀況。

曹家灘煤礦運行實踐

3.1 智能集成供液系統穩定運行

2023年9月，曹家灘煤礦122104綜采工作面投入應用了10 m超大采高智能集成供液成套裝備。截至2025年4月工作面順利貫通，該裝備累計安全運行565天，期間最高日產煤量達6.5萬t，最高月產煤量155萬t，產煤量突破2 000萬t，成功實現了常態化應用。

智能集成供液系統融合了超大流量泵、變頻驅動、電磁卸載、智能控制、水處理、多級過濾、自動補液與配比、遠程數據監控等核心技術，成功實踐標志著該成套技術與裝備在10 m超大采高工作面取得了成熟應用，超大流量智能集成供液系統在井下運行如圖4所示。

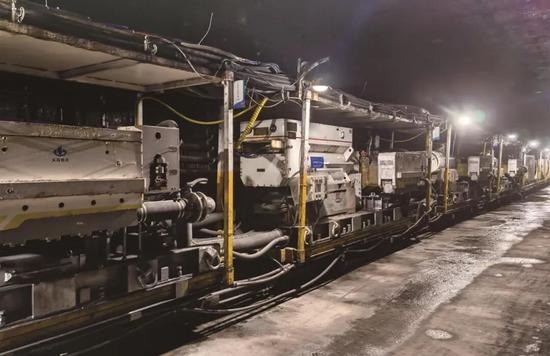

圖4 超大流量智能集成供液系統在井下運行

3.2 大流量泵站穩定輸出

乳化液泵站滿足10 m液壓支架每分鐘超千升高壓液需求，調定壓力37 MPa，單臺乳化泵平均運行時間為5 100 h，工作面實現了40 min完成單刀3 500 t的高效開采，并推動設備列車減重30%以上。噴霧泵調定壓力10 MPa，單臺噴霧泵平均運行時間4 800 h。設備不僅減速箱內部的傳動結構件等關鍵零部件完好無損、運轉正常，而且液力總成中的吸排液閥、彈簧等核心部件，以及陶瓷盤根-柱塞密封副、往復油封等關鍵密封件，在運行期間均表現優異，備件更換率低。

大流量泵站采用電液雙控壓力控制輸出方式，系統恢復壓力為調定壓力的90%以上，泵站供液效率高，單泵平均閥動作次數為99萬次；單個先導閥動作次數為40萬次，閥芯閥座使用壽命高。

3.3 智能化水平提升

超大采高智能集成供液系統實現動態壓力補償，成功將5 km末端壓力損失控制在≤0.65 MPa的安全閾值內，工作面供液壓力穩定，保證了綜采工作面液壓支架移架的工作效率，正常工作時，只需1名崗位工巡檢，降低了工人勞動強度，提高了工作面的智能化水平。

結 語

超大采高工作面對比普通采高工作面，供液系統技術在供液質量、供液效率、智能化水平和環境友好性等性能方面提出了更高的要求，超大流量智能集成供液系統采用4臺乳化液泵站、4臺噴霧泵站的配置其中乳化液泵站額定流量1 250 L/min，公稱壓力40 MPa，噴霧泵額定流量1 000 L/min，額定壓力16 MPa。該系統在曹家灘礦10 m超大采高工作面取得了成功應用，系統智能化程度高，實現“少人化”管理，提高了自動化采煤的穩定性，為煤礦的高產高效提供了保障，節約了大量的成本支出，為超大采高智能化綜采工作面綠色開采提供了基礎保障，具有很好的應用前景和示范效應。
